Hava ve tortu ayırıcı, DN25–DN300
MIT akuple hava ve tortu ayırıcı (MIT-PTHA), tesisat suyundaki havayı üstteki otomatik hava atıcıdan, tortuyu alttaki drenajdan atar. Ayrı ayrı montaja yer olmayan kazan dairelerinde iki işi tek gövdede görür. Yalnız tortu için MIT-TT tortu ayırıcı kullanılır.
- Bağlantı
- DN25–DN300; flanşlı, dişli veya kaynak boyunlu
- Basınç
- 10 veya 16 bar tasarım PED sertifikası PED-3075-2500159
- Sıcaklık
- −10/+100 °C tasarım PED sertifikası; katalogda en çok 120 °C
- Garanti
- 2 yıl Üretim hatalarına karşı (kullanım kılavuzu)
İki tip, aynı gövde çapları
Gövde tesisat borusundan geniştir; akış yavaşlar, içteki seperatör türbülans ve dönme hareketi oluşturur. Hava kabarcıkları yukarı çıkar, ağır tortu ve metal parçacıkları aşağıda toplanır (kullanım kılavuzu s. 3–5).

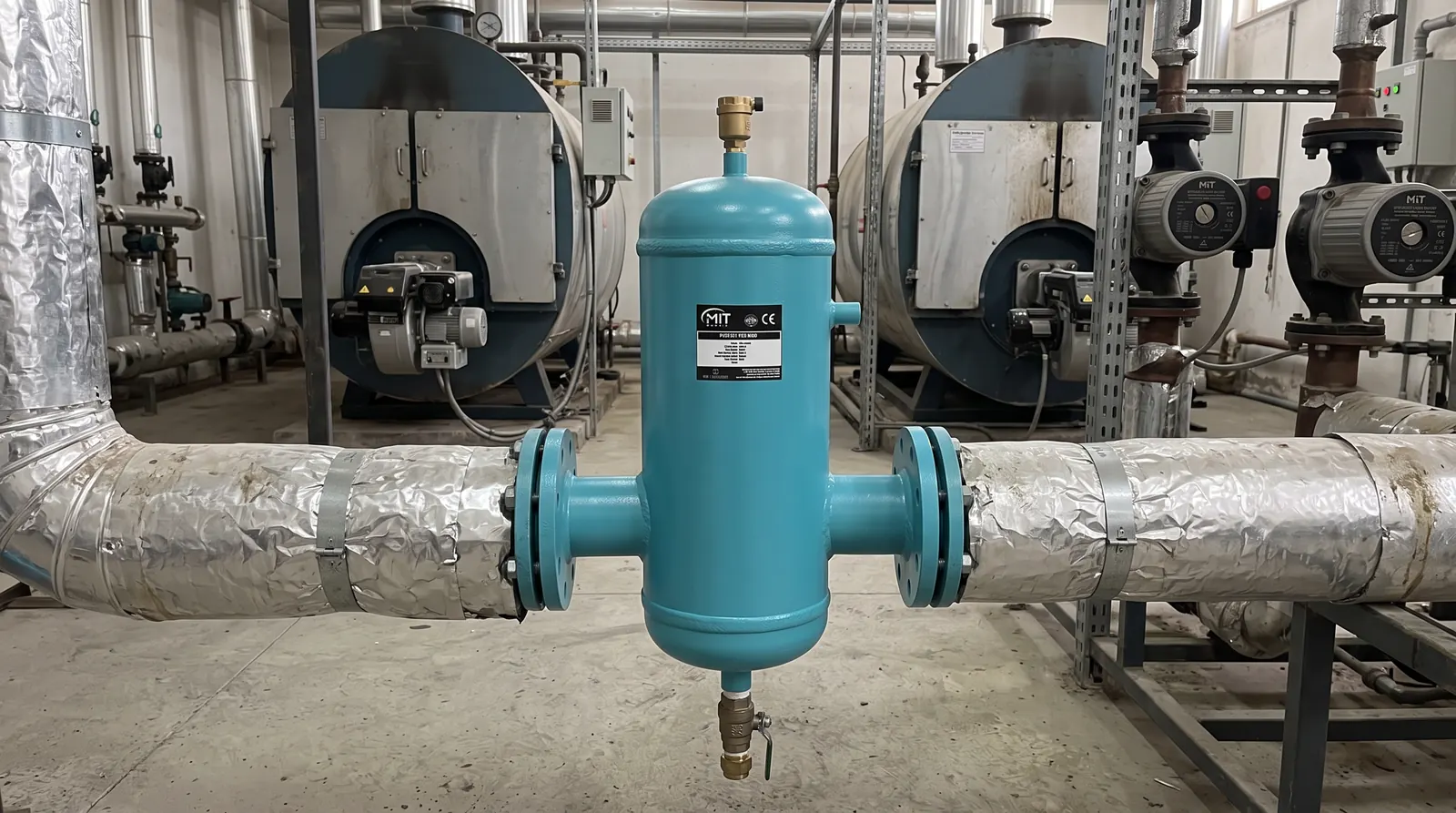

Akuple hava ve tortu ayırıcı MIT-PTHA
Üstte otomatik hava atıcı ve ilk hava tahliye çıkışı, altta drenaj. Ayrı ayrı montaja yer olmayan dar mekânlar için üretilir; yer ve maliyet avantajı sağlar.

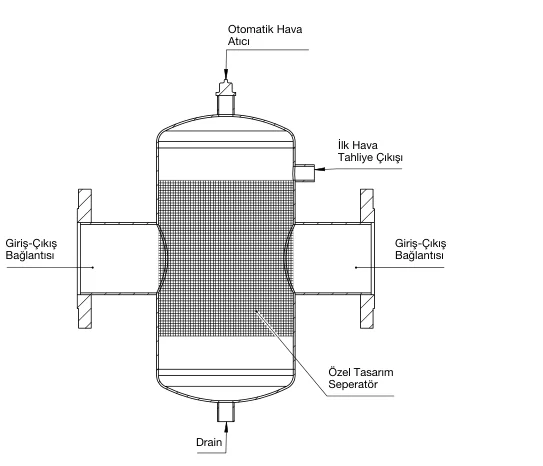

Kesit: MIT seperatör kullanım kılavuzu, s. 5.

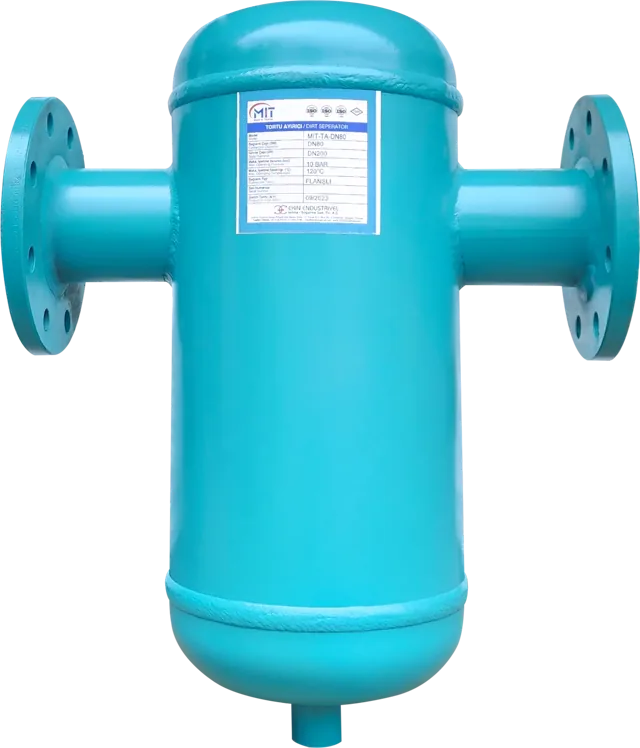

Tortu ayırıcı MIT-TT

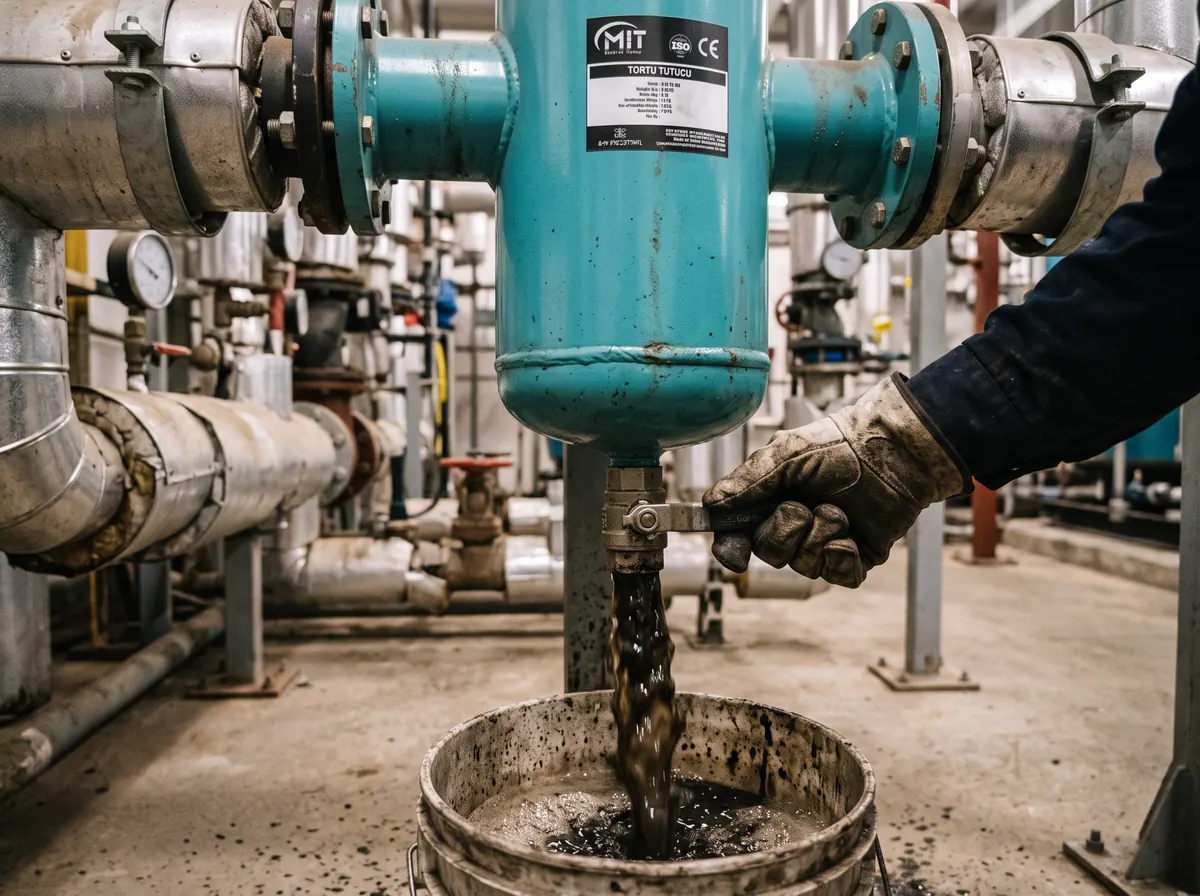

Çamur, tortu ve metal parçacıkları alt bölümde toplanır ve drenaj çıkışından tahliye edilir. Kılavuzdaki ısıtma şemasında dönüş hattına bağlanır.

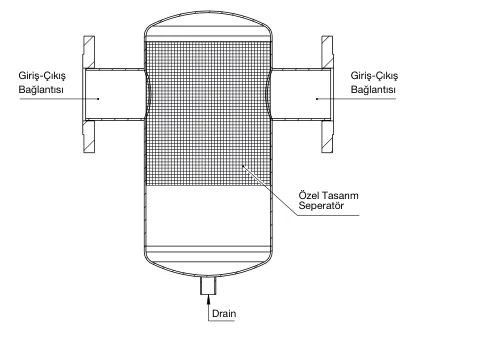

Kesit: MIT seperatör kullanım kılavuzu, s. 4.
Yalnız hava ayırmak için MIT-HA hava ayırıcı kullanılır: havaatici.com. Bu iki tipte mıknatıs yoktur; manyetik tutma için ana sitedeki manyetik filtre sayfasına bakın.
| DN | Gövde çapı ØD (mm) | Yükseklik La, MIT-PTHA (mm) | Yükseklik La, MIT-TT (mm) | Hacim (L) |
|---|---|---|---|---|
| DN25 | 100 | 300 | 300 | 3,1 |
| DN32 | 125 | 310 | 310 | 3,2 |
| DN40 | 125 | 310 | 310 | 4,5 |
| DN50 | 150 | 320 | 320 | 6,2 |
| DN65 | 150 | 420 | 420 | 20,5 |
| DN80 | 200 | 490 | 490 | 25,5 |
| DN100 | 200 | 490 | 490 | 31 |
| DN125 | 250 | 610 | 630 | 55 |
| DN150 | 300 | 675 | 680 | 95 |
| DN200 | 400 | 750 | 700 | 210 |
| DN250 | 500 | 1.030 | 1.030 | 395 |
| DN300 | 600 | 1.320 | 1.320 | 650 |
Ölçüler yaklaşıktır; imalat proje ve uygulama ölçülerine göre yapılır (katalog). Model kodları, PED kategorileri ve çalışma koşulları modeller ve ölçüler sayfasında.
Çap seçimi
Çoğu tesisatta ayırıcı, hat çapıyla aynı anma çapında seçilir. İlk devreye almada yoğun tortu bekleniyorsa bir boy büyük seçmek bakım aralığını uzatır. Hat çapını bilmiyorsanız ısı yükü ve gidiş-dönüş sıcaklık farkından debiyi ve hat hızını hesaplayın.
Kaynak: ekinendustriyel.com tortu ayırıcı sık sorulan sorular ve hidronik hava-tortu ayırma rehberi.

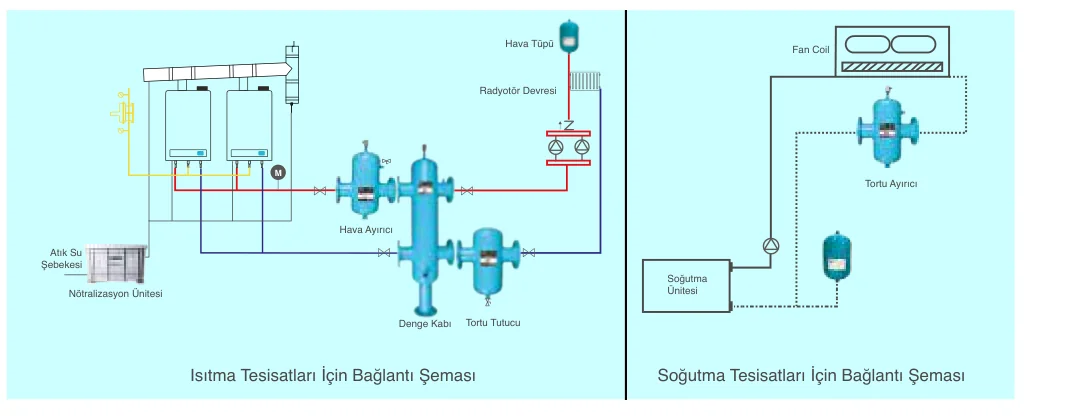

Bağlantı şeması
Isıtmada hava ayırıcı sıcak gidişte, tortu ayırıcı dönüş hattında yer alır. Soğutmada tortu ayırıcı fan coil devresinin dönüşündedir.
Belgeler
| Belge | Veren kuruluş, numara | Tarih | Dosya |
|---|---|---|---|
| Ayırıcı kaplar ürün kataloğu | Ekin Endüstriyel, V1.0 | 01-2019 | Kataloğu indir (PDF, 3,1 MB) |
| Seperatör kullanım kılavuzu | Ekin Endüstriyel | 2023 | Kılavuzu indir (PDF, 3,4 MB) |
| TSEK kritere uygunluk belgesi | TSE, 011181-TSEK-03/03; MIT-TT, MIT-HA, MIT-PTHA, DN25–DN300 | Geçerlilik 02.03.2027 | Belgeyi indir (PDF, 595 KB) |
| PED 2014/68/AB Modül A2 sertifikası | Insperla, onaylanmış kuruluş 3075; PED-3075-2500159 | Düzenleme 16.10.2025 | Sertifikayı indir (PDF, 177 KB) |
| ISO 9001:2015 | IQR, QMS-018300; kapsamda tortu tutucu ve hava ayırıcı | Geçerlilik 24.09.2027 | Belgeyi indir (PDF, 543 KB) |
Revit (RFA) modelleri DN25–DN300 için ekinendustriyel.com'daki tortu ayırıcı sayfasında.
Teklif iste
Yıldızlı alanlar zorunlu. Çapı bilmiyorsanız önce çap hesabını kullanın.
Teslim ve garanti
Garanti malzeme ve imalat hatalarına karşı 2 yıldır ve teslimle başlar; aşınan parçalar ve kılavuza aykırı kullanım kapsam dışıdır. Mekanik montaj ve devreye alma teklife dahil değildir (Ekin Endüstriyel genel satış şartları, madde 4, 5 ve 14).
